MRU / Emissões em chaminés

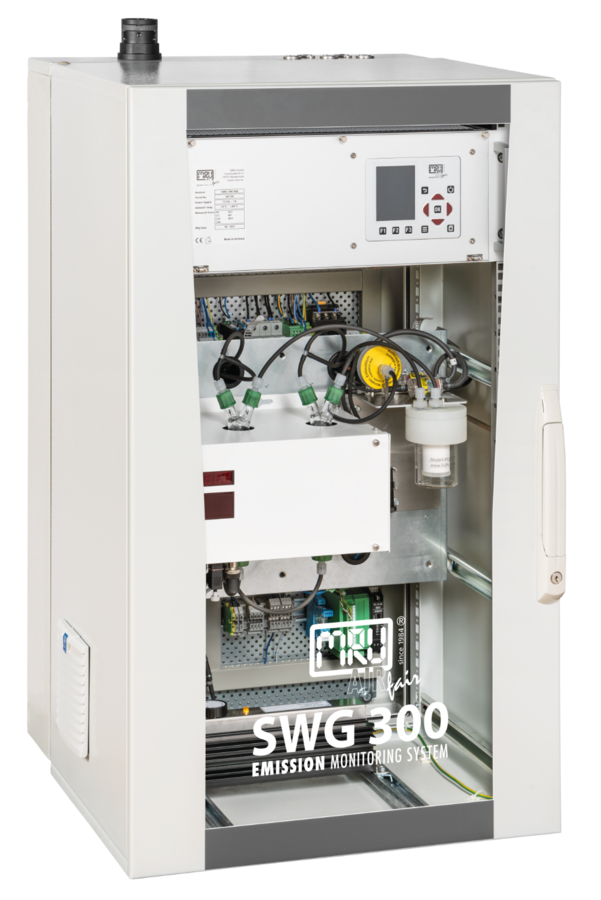

SWG 300 IND
Análise estacionária com condicionamento da amostra para operação industrial contínua.
O SWG 300 IND é um sistema extrativo para medição contínua de gases de combustão e processo. Combina módulos NDIR, opções de sensores adicionais e condicionamento da amostra em gabinete de montagem fixa.
Ver imagem ↗Imagem oficial · MRU
6 ou 8gases no módulo NDIR
50 L/hvazão regulada informada
IP54gabinete industrial
01 / Visão geral
Como funciona
A amostra passa pela sonda, linha e sistema de preparação, que inclui resfriamento Peltier, retirada de condensado, filtração e bombeamento. Monitores de condensado e vazão ajudam a identificar condições inadequadas para medição.
As opções de seis ou oito gases NDIR permitem configurar o sistema conforme a aplicação. O₂ pode ser medido por célula eletroquímica ou sensor paramagnético; H₂S e H₂ utilizam módulos opcionais. A definição de materiais, temperaturas e tratamento de névoas ácidas faz parte do dimensionamento.
02 / Dados técnicos
Especificações
Brochura MRU N-14282EN-K0-0M-0724. As faixas mínimas e máximas indicam opções de configuração, não uma faixa universal do instrumento. Dimensões reproduzidas da tabela técnica final; confirmar o desenho de instalação do gabinete fornecido.
Consultar documento de referência ↗| Tecnologias | NDIR; sensores eletroquímicos e paramagnéticos conforme configuração |
|---|---|
| NDIR de seis gases | CO, CO₂, NO, NO₂, SO₂ e CH₄ ou C₃H₈ |
| NDIR de oito gases | CO, CO₂, NO, NO₂, N₂O, SO₂, CH₄ e C₃H₈ |
| O₂ opcional | 0–25% |
| Condicionamento | Resfriador Peltier; ponto de orvalho de +4 °C |
| Comunicação | RS-485 / Modbus RTU; conversores e I/O conforme projeto |
| Registro | Cartão SD; software MRU4Win |
| Ambiente | +5 a +45 °C; até −10 °C com aquecimento do gabinete |
| Alimentação | 90–240 Vca, 47–63 Hz |
| Potência | 200 W; 700 W com aquecimento, sem somar todas as cargas externas |
| Dimensões do gabinete | 1.012 × 600 × 500 mm (L × A × P), conforme tabela técnica da brochura MRU |
| Massa | 75 kg |
Parâmetros e faixas
| CO | Faixas configuráveis entre 0–175 e 0–10.000 ppm |
|---|---|
| NO | 0–200 a 0–4.000 ppm |
| NO₂ | 0–150 a 0–1.000 ppm |
| SO₂ | 0–150 a 0–4.000 ppm |
| N₂O | 0–100 a 0–500 ppm |
| CH₄ | 0–500 a 0–10.000 ppm |
| CO₂ | 0–40% |
| H₂S (EC) | 0–2.000 / 5.000 ppm, indicação de faixa mín./máx. da tabela do fabricante; definir configuração |
03 / Uso e configuração
Aplicações
- Caldeiras, fornos e geração térmica
- Incineração de resíduos
- Cimento, vidro e processos industriais
- Correntes com poeira, fuligem ou névoas ácidas, após dimensionamento
04 / Imagens
Conheça os detalhes
Fotos e ilustrações oficiais de MRU.
Clique para ampliar.
05 / DocumentaçãoPDF · 6 pág. · 1.6 MB PDF · 1 pág. · 0.3 MB PDF · 1 pág. · 0.2 MB
Catálogos e arquivos técnicos
Documentos oficiais do fabricante disponíveis para consulta e download.
Questionário de aplicação
TechQuest_SWG-CEM.pdf
Declaração de conformidade
SWG300_EU_Konformitaetserklaerung_DE_EN_20231121.pdf
