Gasmet / Emissões em chaminés
CEMS II e
Um sistema automatizado para acompanhar continuamente emissões industriais.
O CEMS II e integra analisador FTIR, computador industrial e sistema de amostragem para gases quentes, úmidos e corrosivos. A configuração inclui sonda e linha aquecidas, com leitura contínua dos componentes definidos para o processo.
Ver imagem ↗Imagem oficial · Gasmet
Até 50componentes simultâneos
180 °Cpartes em contato com a amostra
24 horasmonitoramento contínuo
01 / Visão geral
Como funciona

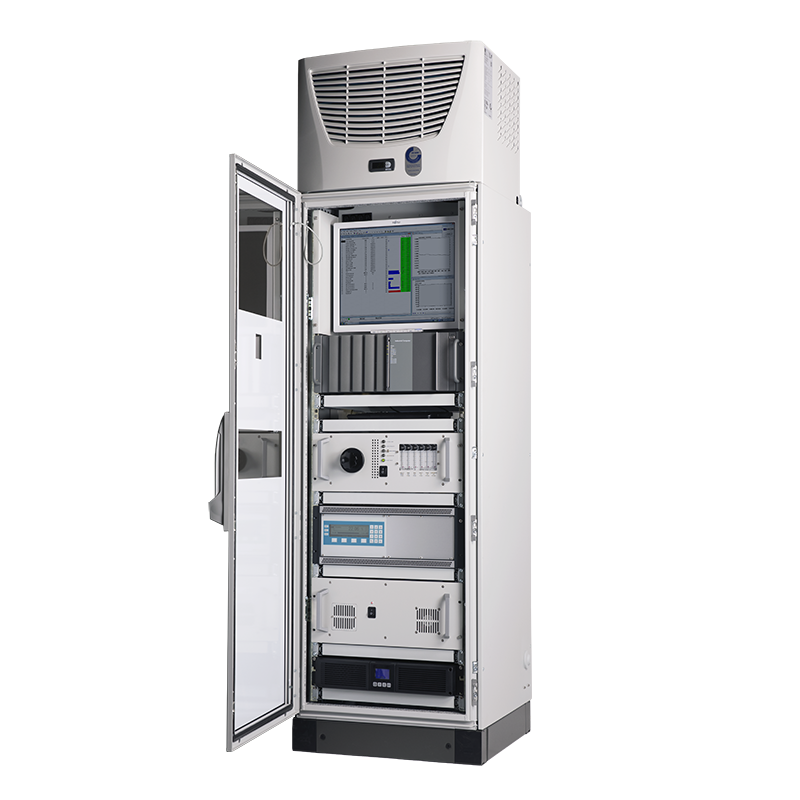

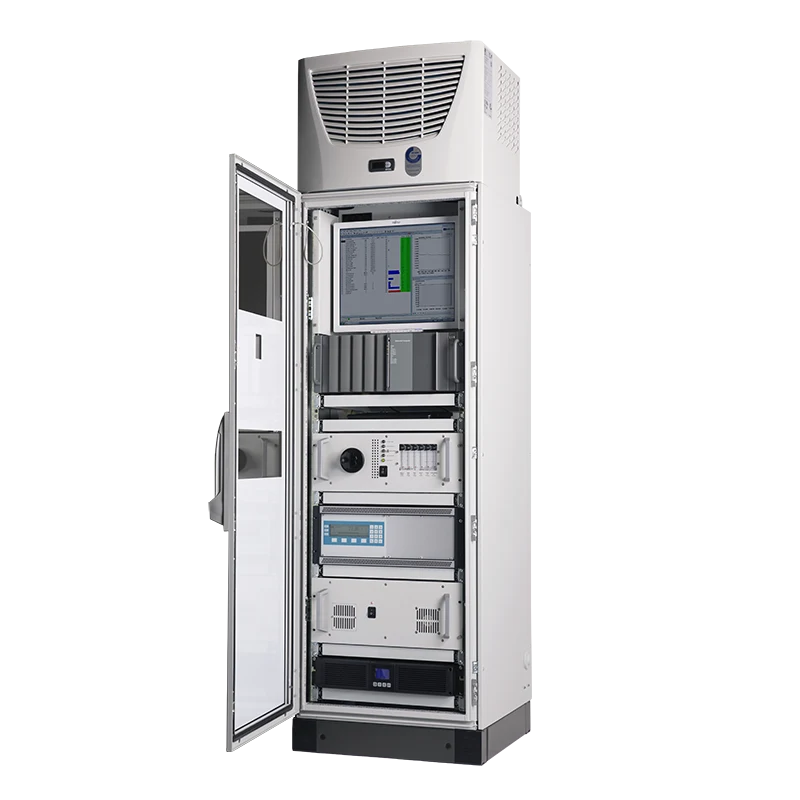

O princípio hot/wet mantém a amostra aquecida e evita a secagem antes da análise. O Calcmet armazena espectros, calcula concentrações e disponibiliza resultados e alarmes para outros sistemas. A construção modular facilita intervenções de manutenção.
O conjunto pode receber medição de oxigênio e, na versão CEMS II ef, detector de ionização de chama para hidrocarbonetos totais. A adequação regulatória depende dos componentes, faixas certificadas e configuração fornecida; certificados devem acompanhar a especificação do projeto.
02 / Dados técnicos
Especificações
Ficha Gasmet v2.03 e brochura 2024. Valores de gabinete e potência são da configuração de referência e precisam ser dimensionados para cada instalação.
Consultar documento de referência ↗| Método | FTIR extrativo com amostragem hot/wet |
|---|---|
| Vazão aproximada | 4 L/min |
| Resposta T90 | <120 s com linha aquecida de 20 m |
| Condição da amostra | Sem condensação e sem partículas |
| Proteção do gabinete | IP54 |
| Ambiente certificado | +5 a +40 °C |
| Gabinete A | 212 × 61 × 70 cm (A × L × P); aproximadamente 290 kg |
| Gabinete B | 210 × 61 × 80 cm; profundidade com climatizador: 113 cm; aproximadamente 330 kg |
| Saídas / entradas analógicas | 16 saídas e 8 entradas de 4–20 mA |
| Comunicação | Modbus RTU/TCP e outras interfaces conforme projeto |
| Potência de aquecimento | Até 7,5 kW no conjunto de referência com linha de 21 m |
Parâmetros e faixas
| Compostos usuais | H₂O, CO₂, CO, NO, NO₂, N₂O, SO₂, HCl, HF, NH₃, CH₄ e CH₂O |
|---|---|
| Oxigênio | Analisador adicional opcional |
| Hidrocarbonetos totais | GFID na configuração CEMS II ef |
03 / Uso e configuração
Aplicações
- Incineração e aproveitamento energético de resíduos
- Grandes instalações de combustão
- Fornos de cimento
- Indústrias químicas e processos com emissões corrosivas
