MRU / Material particulado
DM 401
Medição óptica de opacidade diretamente no fluxo da chaminé.

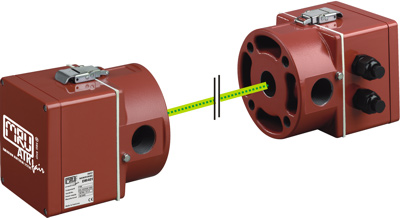

O DM 401 utiliza transmissometria de dupla passagem para acompanhar a atenuação de luz causada por partículas. Transceptor e refletor são instalados em lados opostos do duto, com purga contínua para proteger as superfícies ópticas.
Ver imagem ↗Imagem oficial · MRU
Dupla passagemmedição óptica in situ
0,5–10 mdistância entre flanges
IP65proteção informada na brochura
01 / Visão geral
Como funciona
Um feixe de LED verde atravessa a chaminé, retorna pelo refletor e é recebido pelo transceptor. A ausência de partes móveis simplifica a manutenção. O sistema oferece verificação de zero e calibração no local, além de configuração e registro por computador.
O resultado pode ser expresso em opacidade. A apresentação como concentração em mg/m³ depende de calibração no local, correlacionada ao processo. Essa conversão não deve ser tratada como universal entre combustíveis, materiais particulados ou instalações diferentes.
02 / Dados técnicos
Especificações
Brochura MRU N-62372GB-K2-0M-1121. A conversão em massa está condicionada à calibração no local.
Consultar documento de referência ↗| Fonte óptica | LED verde; 510–540 nm |
|---|---|
| Opacidade | 0–100%, segundo a brochura |
| Particulados | 10–1.000 mg/m³, após calibração no local |
| Exatidão declarada | ±2%, conforme condições da documentação |
| Amortecimento | 1–60 s, selecionável |
| Alimentação | 24 Vcc; fonte 90–240 Vca opcional |
| Purga | 50–200 L/min em cada entrada de purga |
| Interfaces | RS-485 / Modbus RTU, 4–20 mA e alarmes |
| Temperatura ambiente | −20 a +55 °C |
| Temperatura do gás | +100 a +600 °C, conforme instalação |
| Dimensões por unidade óptica | 153 × 122 × 120 mm; transceptor e refletor |
| Material | Aço inoxidável com pintura a pó, conforme brochura |
| Massa | Transceptor: 2,5 kg; refletor: 2,5 kg; soprador: 11 kg |
03 / Uso e configuração
Aplicações
- Caldeiras e fornos industriais
- Acompanhamento de filtros de mangas
- Precipitadores eletrostáticos e ciclones
- Controle de processo e tendência de opacidade
